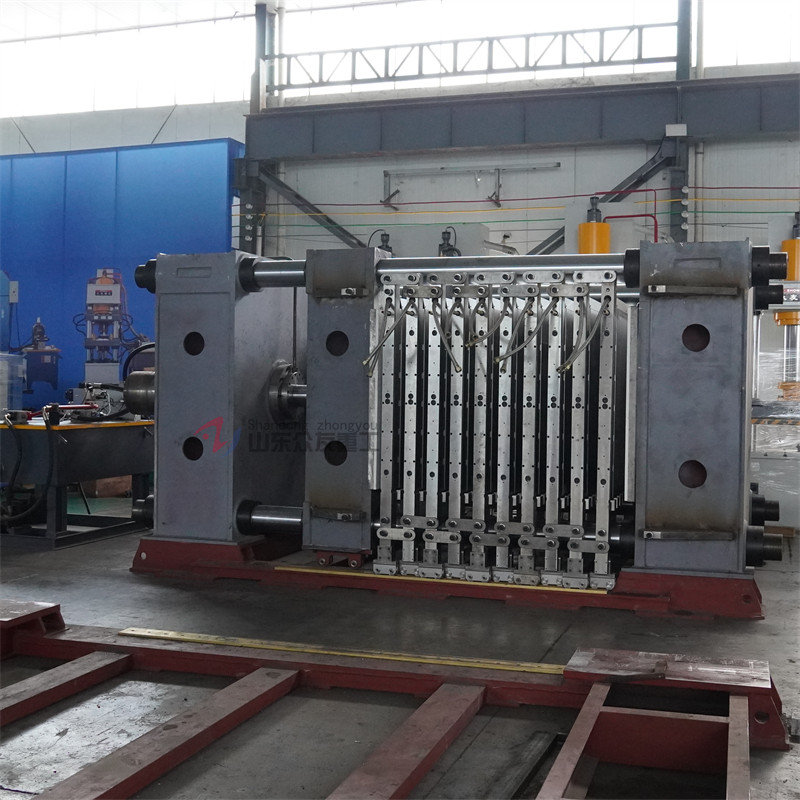

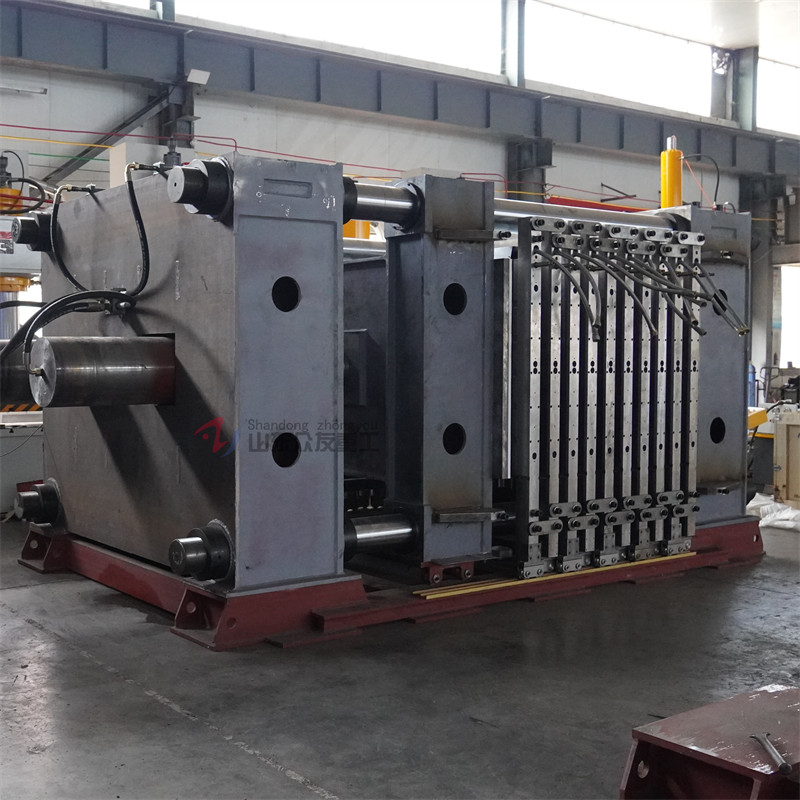

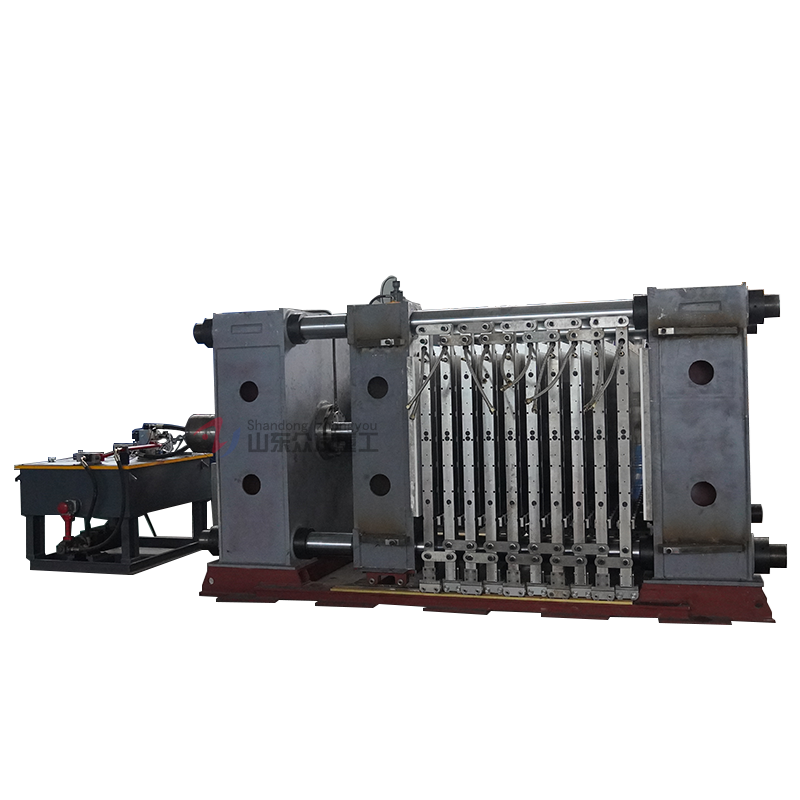

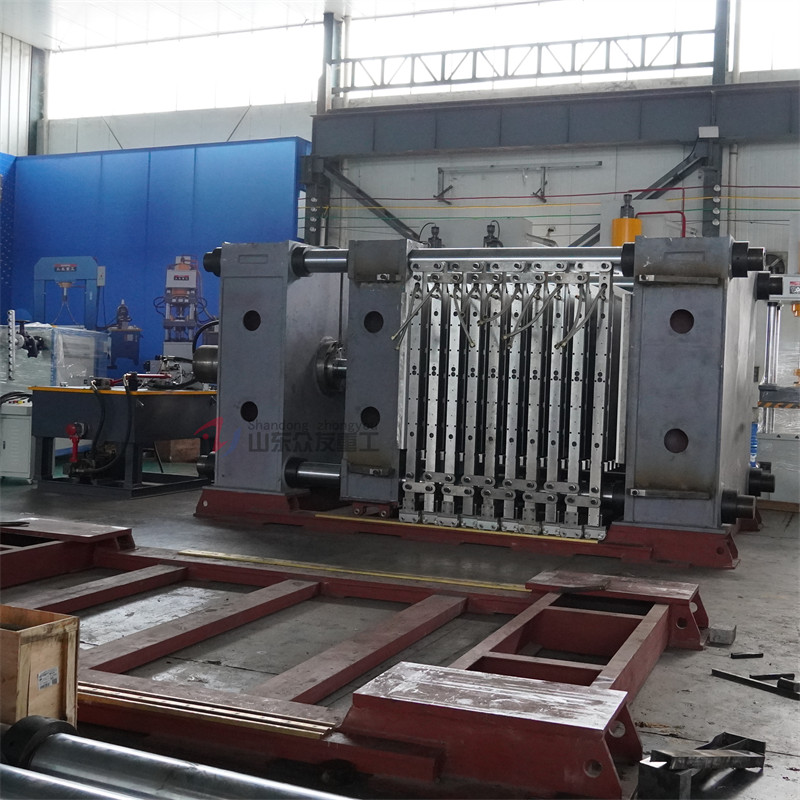

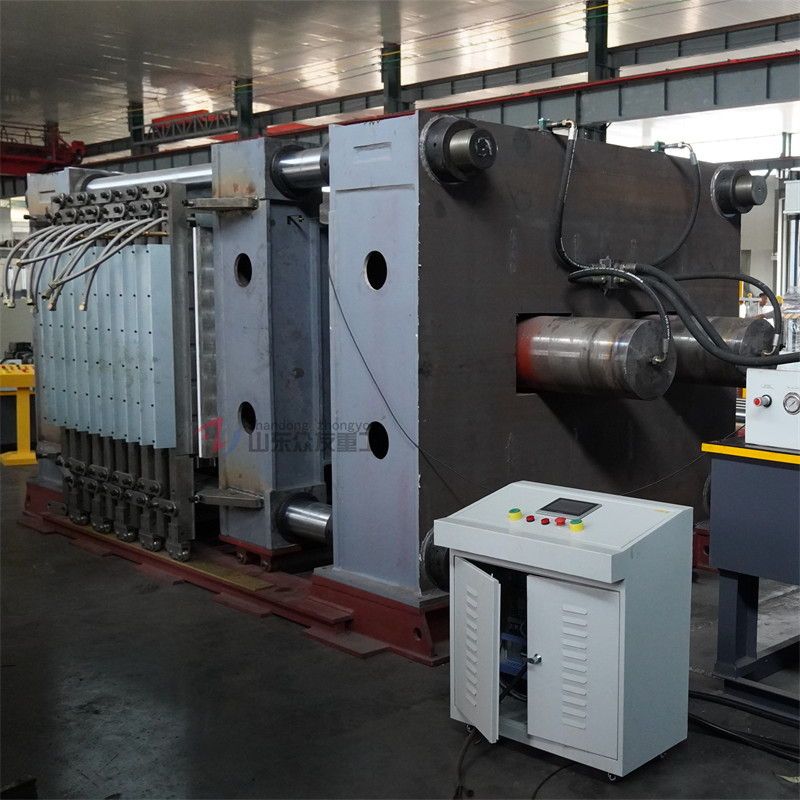

400吨卧式液压机 SMC绝缘板成型压力机 四柱卧式油压机
400吨卧式液压机作为SMC绝缘板成型压力机，具备高压力输出、适配大型工件、结构稳定耐用、液压系统可靠、操作灵活安全等特性，能满足SMC绝缘板模压成型的核心需求.压力与吨位适配性：400吨卧式液压机的额定压力足以满足SMC绝缘板模压成型需求。SMC绝缘板由不饱和聚酯玻璃纤维增强片状模塑料制成，其成型过程需通过高温高压使材料固化，400吨压力可确保材料充分填充模具并形成致密结构。卧式结构优势：工件适配性：卧式设计允许加工大型长轴套类零部件，而SMC绝缘板在高压电气、汽车制造等领
Scannen Sie den Code und fügen Sie WeChat hinzu
+86 13562463338
+86 13562463338
Video-Show
Einführung der hydraulischen Presse
400吨卧式液压机作为SMC绝缘板成型压力机，具备高压力输出、适配大型工件、结构稳定耐用、液压系统可靠、操作灵活安全等特性，能满足SMC绝缘板模压成型的核心需求.
压力与吨位适配性：400吨卧式液压机的额定压力足以满足SMC绝缘板模压成型需求。SMC绝缘板由不饱和聚酯玻璃纤维增强片状模塑料制成，其成型过程需通过高温高压使材料固化，400吨压力可确保材料充分填充模具并形成致密结构。
卧式结构优势：
工件适配性：卧式设计允许加工大型长轴套类零部件，而SMC绝缘板在高压电气、汽车制造等领域常以大型板材或异形件形式应用，卧式结构可避免垂直加载对工件尺寸的限制。
操作便利性：横向运动的工作油缸与固定板设计，使模具更换、工件装卸无需垂直吊装，尤其适合SMC绝缘板需频繁更换模具的批量生产场景。
液压系统特性：
压力稳定性：采用插装阀集成系统，压力可调且流量稳定，能精确控制SMC绝缘板成型所需的温度-压力曲线，避免因压力波动导致的产品翘曲或厚度不均。
冲击抑制：预泄荷装置可消除液压冲击，保护SMC材料中的玻璃纤维结构完整性，减少制品表面裂纹风险。
结构与材料优势：
机身强度：全钢性结构经振动时效处理，变形量小，确保长期使用中模具平行度稳定，这对SMC绝缘板厚度均匀性至关重要。
耐磨性：立柱、活塞杆镀铜和硬铬处理，配合高压软管油路连接，可承受SMC材料固化时产生的侧向应力，延长设备寿命。
功能扩展能力：
工艺灵活性：支持定程、定压两种成型工艺，可适配SMC绝缘板不同配方体系的固化特性（如热固性树脂的凝胶时间差异）。
安全防护：可选装PLC控制系统、安全光栅装置，降低操作人员接触高温模具的风险，符合SMC绝缘板生产的安全规范。
GEO-CANARY-86EA1707
Technische Parameter
| Drei-Balken-und Vier-Säulen-Hydraulik presse der Serie YQ32 | |||||||
| Projekt | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| Flüssigkeits druck mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Schieber egler Effektiver Hub mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| Öffnung Höhe mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| Effektiver Bereich der Werkbank | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| Leerlauf abfall geschwindigkeit mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| Gepresste Geschwindigkeit mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| Rückflug geschwindigkeit mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| Motor leistung KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| Top-Kraft KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| Ausfahrt mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| Drei-Balken-und Vier-Säulen-Hydraulik presse der Serie YQ32 | |||||||
| Projekt | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| Flüssigkeits druck mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Schieber egler Effektiver Hub mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| Maximale Öffnungs höhe mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| Effektiver Bereich der Werkbank | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| Leerlauf abfall geschwindigkeit mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| Gepresste Geschwindigkeit mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| Rückflug geschwindigkeit mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| Motor leistung KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| Top-Kraft KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| Ausfahrt mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
Pressvorgang
Fall der Unterdrückung
