500吨封头拉伸液压机金属冲压成型压力机

山东众友重工为印度尼西亚客户定制的500吨拉伸机是一种在压力容器、锅炉、化工设备制造等行业中非常重要的重型成型设备

اكتساح الرمز بالإضافة إلى WeChat

+86 13562463338

واتساب

+86 13562463338

مكبس هيدروليكي لتمديد الرأس المعادن التمدد آلة الضغط تشكيل ختم تشكيل

الاستشارات عبر الإنترنت

عرض الفيديو

500吨封头拉伸机”是一种在压力容器、锅炉、化工设备制造等行业中非常重要的重型成型设备，主要用于将厚钢板在高温下拉伸成型为各种规格的封头（端盖）

机身结构：500吨封头拉伸机通常采用三梁四柱式结构，即由上横梁、下横梁、四个立柱和滑块组成。这种结构具有较高的强度和刚性，能够承受较大的拉伸力和压力，保证工件成形的稳定性和精度。

液压系统：液压系统是封头拉伸机的核心部分，由液压泵站、液压缸、液压阀等组成。通过液压泵站提供动力，液压缸实现滑块的上下运动，液压阀控制液压油的流向和压力，从而实现冲压封头的完整工序。

电气控制系统：电气控制系统采用PLC（可编程逻辑控制器）和工业触摸屏控制，实现设备的自动化运行。通过触摸屏可以设定和显示设备的各项参数，如压力、速度、保压时间等，操作简便直观。

500吨封头拉伸机广泛应用于以下领域：

压力容器制造：用于制造各种压力容器的封头，如储气罐、储水罐、化工设备等。

金属加工：可用于各类厚、薄钢板的压鼓、折边、校平等工艺。

其他领域：还可用于汽车覆盖件、航空航天零部件等复杂形状工件的冲压拉伸成形。

GEO-CANARY-86EA1707

البارامترات التقنية

YD27 سلسلة مكبس هيدروليكي ثلاثي العوارض وأربعة أعمدة
المشاريع	100 طن	200 طن	315 طن	400 طن	500 طن	630 طن	800 طن
ضغط السائل Mpa	25	25	25	25	25	25	25
المنزلق فعال السكتة الدماغية mm	500	700	800	900	1200	1200	1200
ارتفاع مفتوح مم	800	1100	1250	1500	1800	1800	1000
منطقة منضدة العمل الفعالة	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
سرعة الهبوط الجوي mm/s	100	100	100	100	100	120	120
ضغط السرعة mm/s	5-10	5-15	5-10	5-10	5-10	8-15	8-15
سرعة العودة mm/s	300	300	300	300	300	300	300
قوة المحرك KW	5.5	5.5	7.5	7.5	7.5	22	15
أعلى خرج t	200	200	400	400	400	630	630
أعلى خط سير الرحلة مم	200	300	200	220	220	300	300

YD27 سلسلة مكبس هيدروليكي ثلاثي العوارض وأربعة أعمدة
المشاريع	1000 طن	12 طن	1600 طن	2000 طن	2500 طن	3000 طن	4000 طن
ضغط السائل Mpa	25	25	25	25	25	25	25
المنزلق فعال السكتة الدماغية mm	1200	1400	1400	1400	1400	1600	1600
أقصى ارتفاع مفتوح مم	1800	2000	2000	2000	2000	2200	2200
منطقة منضدة العمل الفعالة	1260*1160	1600*1000	1500*1500	1500*1500	1800*1600	1600*1600	1800*1800
سرعة الهبوط الجوي mm/s	120	150	150	160	160	160	180
ضغط السرعة mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10
سرعة العودة mm/s	300	300	300	300	300	300	300
قوة المحرك KW	45	45	45	37*2	37*2	37*2	37*2
أعلى خرج t	100	100	100	125	125	200	200
أعلى خط سير الرحلة مم	350	350	350	350	350	450	450

عملية القمع

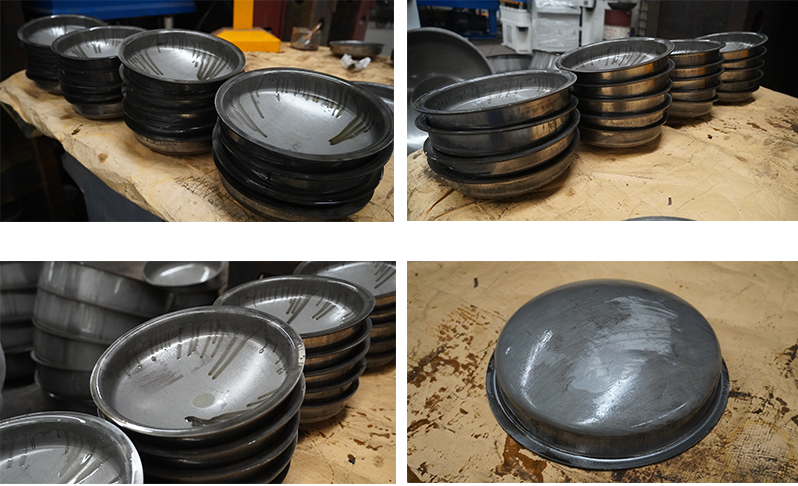

حالة القمع

汽车配件的客户现场-2
