400 طن ضاغط هيدروليكي أسفل 400T مكبس مخصص
مكبس هيدروليكي تحت سقف 400 طن مخصص للعملاء الأجانب. فيما يلي معلومات مفصلة وخصائص مكبس هيدروليكي تحت 400 طن: مبدأ العمل: يستخدم مكبس هيدروليكي من النوع السفلي الضغط السائل لجعل قطعة العمل تحت ضغط ثابت. تشوه أو قمعه لتشكيل. ويشمل محطات الضخ الهيدروليكي (نظام الطاقة) ، والصناديق الكهربائية ، ووحدات التحكم المتنقلة وغيرها من مؤسسات التحكم. لديها نظامان للتحكم الكهربائي ، التحكم في الترحيل والتحكم في PLC ، بالإضافة إلى ثلاث طرق تشغيل: الضبط واليدوية وشبه الأوتوماتيكية. الخصائص الهيكلية: عادة ما تتبنى المكبس الهيدروليكي السفلي الذي يبلغ وزنه 400 طن هيكلاً رباعي الأعمدة ، ويتكون من عوارض علوية وشرائح ومنضدة عمل وأربعة أعمدة. شريط التمرير متصل بقضيب المكبس الأسطوانة الرئيسي ، موجه بأعمدة ، يتحرك لأعلى ولأسفل. الأسطوانة الرئيسية عبارة عن هيكل من نوع المكبس ، يتكون بشكل أساسي من الأسطوانة ورأس المكبس والحيوية
اكتساح الرمز بالإضافة إلى WeChat
+86 13562463338
واتساب
+86 13562463338
عرض الفيديو
مقدمة في مكبس هيدروليكي
مكبس هيدروليكي 400 طن مخصص للعملاء الأجانب. فيما يلي معلومات مفصلة وخصائص مكبس هيدروليكي تحت 400 طن:
مبدأ العمل: يستخدم المكبس الهيدروليكي السفلي الضغط السائل لتشويه أو ضغط قطعة العمل تحت الضغط الثابت.
ويشمل محطات الضخ الهيدروليكي (نظام الطاقة) ، والصناديق الكهربائية ، ووحدات التحكم المتنقلة وغيرها من مؤسسات التحكم.
لديها نظامان للتحكم الكهربائي ، التحكم في الترحيل والتحكم في PLC ، بالإضافة إلى ثلاث طرق تشغيل: الضبط واليدوية وشبه الأوتوماتيكية.
الخصائص الهيكلية: عادة ما تتبنى المكبس الهيدروليكي السفلي الذي يبلغ وزنه 400 طن هيكلاً رباعي الأعمدة ، ويتكون من عوارض علوية وشرائح ومنضدة عمل وأربعة أعمدة.
شريط التمرير متصل بقضيب المكبس الأسطوانة الرئيسي ، موجه بأعمدة ، يتحرك لأعلى ولأسفل.
الأسطوانة الرئيسية عبارة عن هيكل من نوع المكبس ، يتكون بشكل أساسي من أسطوانة ، رأس مكبس ، قضيب مكبس ، غلاف دليل ، حلقة ختم وأجزاء أخرى.
خصائص السلامة: مجهزة بجهاز هبوط غير قابل للانزلاق وصمام أمان لضمان عدم خروج شريط التمرير عن السيطرة.
تم تجهيز دائرة النظام الهيدروليكي بصمام أمان ، وعندما يتجاوز ضغط الزيت القيمة المحددة ، سيفيض الضغط تلقائيًا.
يُظهر مقياس الضغط ضغط التجويف العلوي للأسطوانة الرئيسية ، ويتوقف عن العمل عند الوصول إلى القيمة المحددة ، ويلعب دورًا في حماية الضغط الزائد.
مجال التطبيق: يستخدم مكبس هيدروليكي 400 طن على نطاق واسع في مختلف العمليات التي تتطلب ضغط حمولة كبيرة أو تشكيل ، مثل تصنيع السيارات والفضاء والبتروكيماويات وغيرها من المجالات.
الصيانة: تحتاج إلى استبدال الزيت الهيدروليكي بانتظام ، والحفاظ على نظافة المكبس الهيدروليكي ، والتحقق بانتظام من أجزاء المكبس الهيدروليكي.
GEO-CANARY-86EA1707
البارامترات التقنية
| YQ32 سلسلة مكبس هيدروليكي ثلاثي العوارض وأربعة أعمدة | |||||||
| المشاريع | 100 ألف | 100 ت-ب | 160 طن | 200-أ | 200-ب | 315-أ | 315-ب |
| ضغط السائل Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| المنزلق فعال السكتة الدماغية mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| ارتفاع مفتوح مم | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| منطقة منضدة العمل الفعالة | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| سرعة الهبوط الجوي mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| ضغط السرعة mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| سرعة العودة mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| قوة المحرك KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| أعلى خط سير الرحلة مم | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32 سلسلة مكبس هيدروليكي ثلاثي العوارض وأربعة أعمدة | |||||||
| المشاريع | 400 طن | 500 طن | 630 طن | 800 طن | 1000 طن | 12 طن | 1600 طن |
| ضغط السائل Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| المنزلق فعال السكتة الدماغية mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| أقصى ارتفاع مفتوح مم | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| منطقة منضدة العمل الفعالة | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| سرعة الهبوط الجوي mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| ضغط السرعة mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| سرعة العودة mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| قوة المحرك KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| أعلى خط سير الرحلة مم | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
عملية القمع
حالة القمع
البارامترات التقنية
| YQ32 سلسلة مكبس هيدروليكي ثلاثي العوارض وأربعة أعمدة | |||||||
| المشاريع | 100 ألف | 100 ت-ب | 160 طن | 200-أ | 200-ب | 315-أ | 315-ب |
| ضغط السائل Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| المنزلق فعال السكتة الدماغية mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| ارتفاع مفتوح مم | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| منطقة منضدة العمل الفعالة | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| سرعة الهبوط الجوي mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| ضغط السرعة mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| سرعة العودة mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| قوة المحرك KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| أعلى خط سير الرحلة مم | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32 سلسلة مكبس هيدروليكي ثلاثي العوارض وأربعة أعمدة | |||||||
| المشاريع | 400 طن | 500 طن | 630 طن | 800 طن | 1000 طن | 12 طن | 1600 طن |
| ضغط السائل Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| المنزلق فعال السكتة الدماغية mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| أقصى ارتفاع مفتوح مم | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| منطقة منضدة العمل الفعالة | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| سرعة الهبوط الجوي mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| ضغط السرعة mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| سرعة العودة mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| قوة المحرك KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| أعلى خط سير الرحلة مم | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
عملية القمع

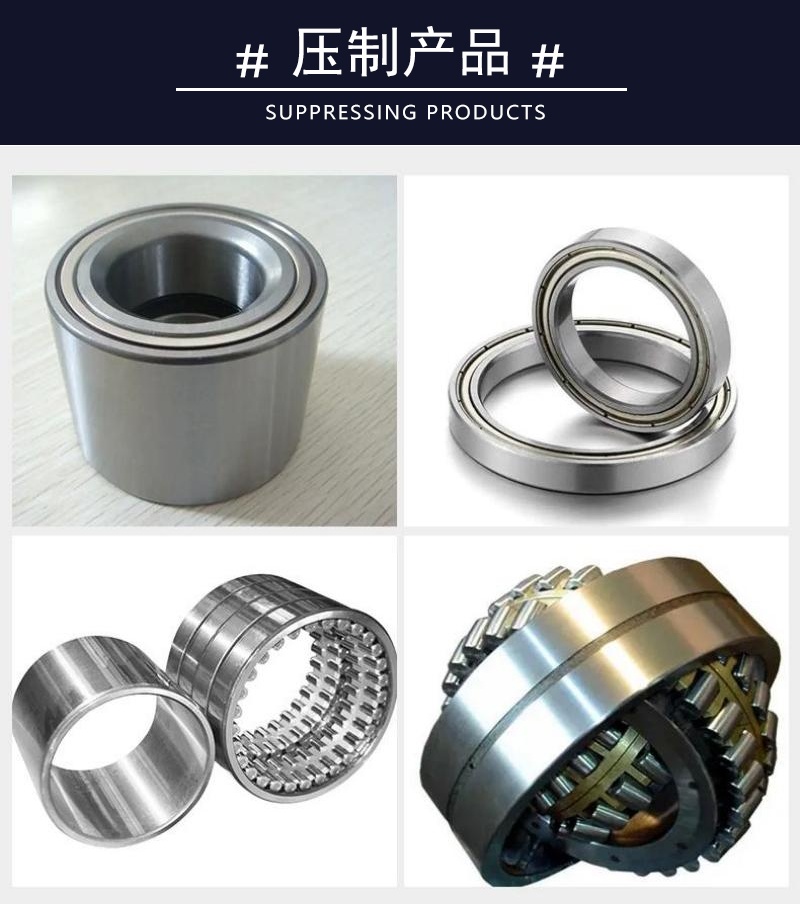

حالة القمع
